フロントフォークは、D-TRACKER Xの走行安定性やハンドリング性能を支える重要な部品です。
インナーチューブの傷や曲がり、フォークの作動不良、ステアリングベアリングのガタなどを放置すると、操縦性の悪化や重大なトラブルにつながる可能性があります。

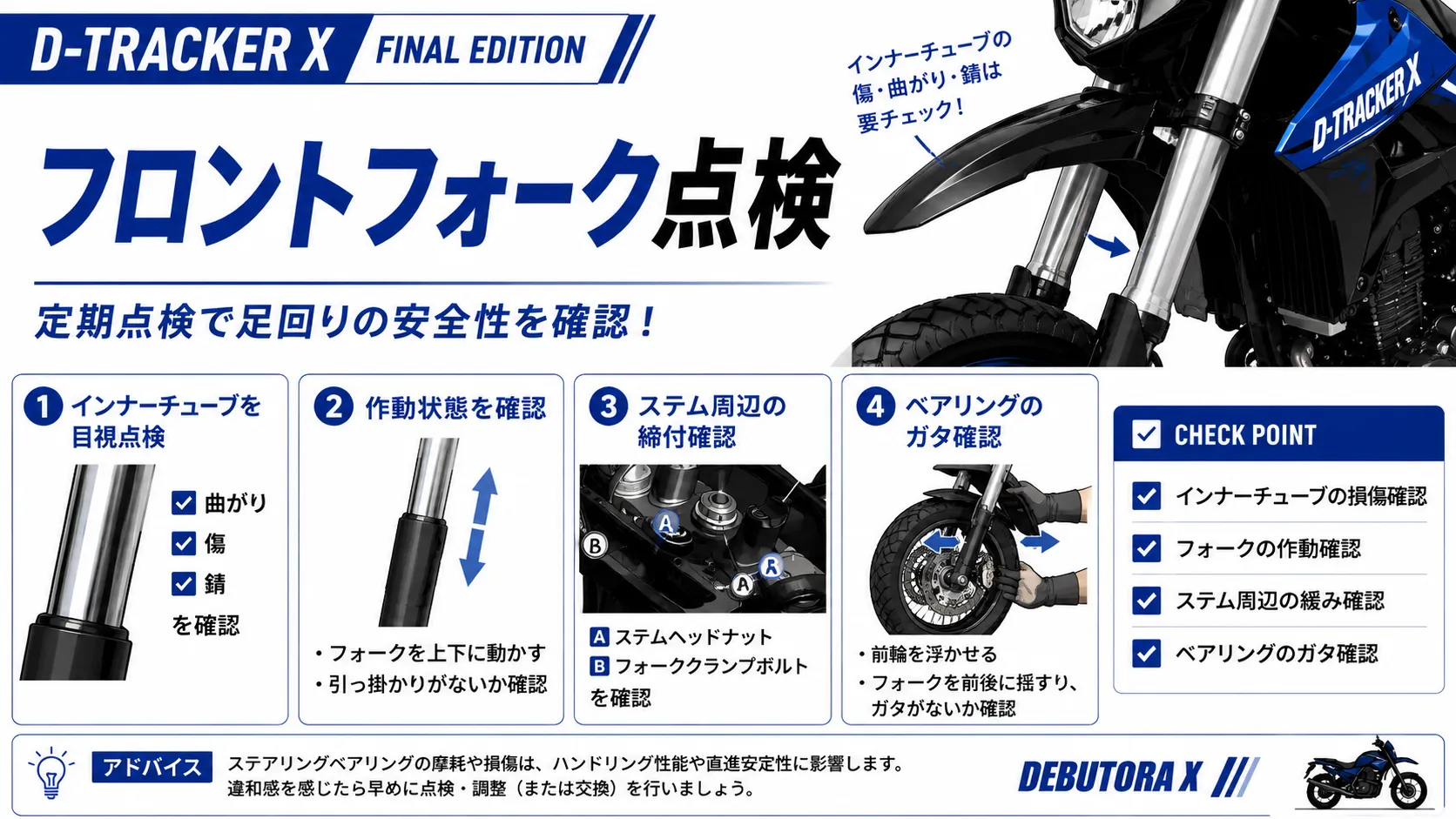

本記事では、サービスマニュアルに記載されている定期点検項目をもとに、フロントフォークの損傷点検や作動確認、ステアリングシステムの点検方法についてわかりやすく解説します。
CONTENTS

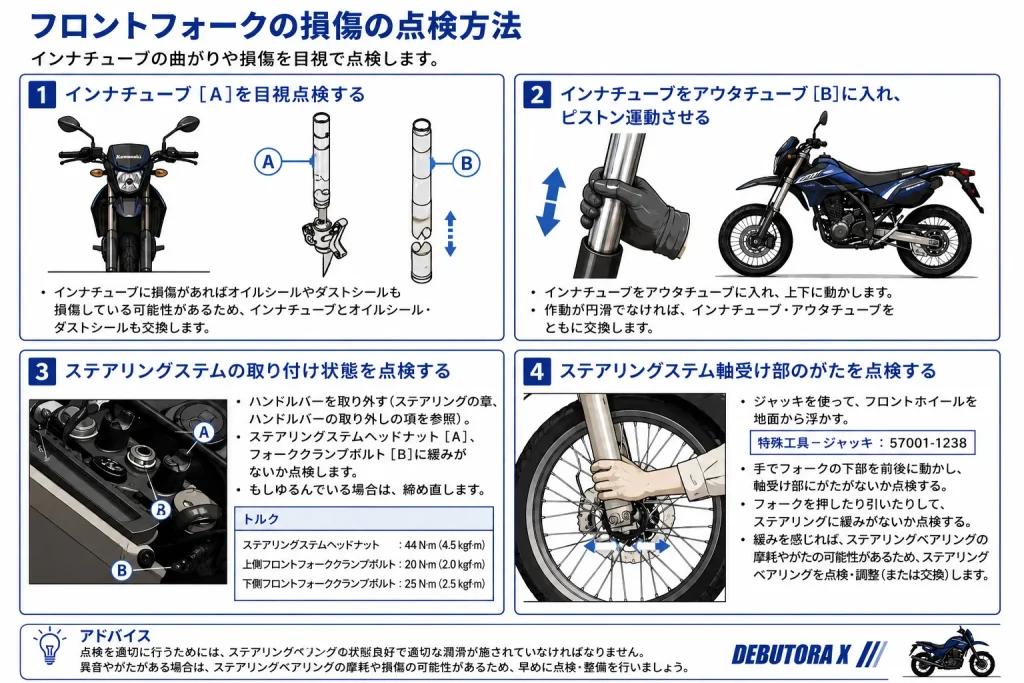

フロントフォークの損傷点検
STEP
インナーチューブの損傷を点検する
インナーチューブに曲がりや傷がないか目視点検します。
点検ポイント
- 曲がりがない
- 深い傷がない
- 錆が発生していない
- 異常がある場合
-
インナーチューブに損傷がある場合は新品へ交換します。
また、インナーチューブに損傷がある場合はオイルシールやダストシールも損傷している可能性があるため、同時交換を推奨します。
STEP
インナーチューブの作動を点検する
インナーチューブをアウターチューブに挿入し、上下に動かして作動状態を確認します。
点検ポイント
- 引っ掛かりがない
- スムーズに上下する
- 異音がしない
- 異常がある場合
-
動きが円滑でない場合は、インナーチューブとアウターチューブを交換します。
STEP
ステアリングシステムの取り付け状態を点検する
ハンドルバーを取り外し、ステアリングステム周辺に緩みがないか確認します。
点検箇所
- ステアリングステムヘッドナット
- 上側フロントフォーククランプボルト
- 下側フロントフォーククランプボルト
- 締付トルク
-
- ステアリングステムヘッドナット
-
44 N・m
- 上側フロントフォーククランプボルト
-
20 N・m
- 下側フロントフォーククランプボルト
-
25 N・m
- 異常がある場合
-
緩みが確認された場合は規定トルクで締め付けます。
STEP
ステアリングステム軸受け部のガタを点検する
ジャッキを使用してフロントホイールを地面から浮かせます。
- 特殊工具
-
- ジャッキ：57001-1238
点検方法
- フロントフォーク下部を手で前後に動かし、軸受け部にガタがないか確認します。
- また、フォークを押したり引いたりしてステアリングに緩みがないか点検します。
点検ポイント
- ガタがない
- 異音がしない
- スムーズに動く
- 異常がある場合
-
ガタや緩みが感じられる場合は、ステアリングベアリングの摩耗や損傷の可能性があります。
点検・調整を行い、必要に応じて交換してください。
デブトラX ワンポイントアドバイス
ステアリングベアリングは普段見えない部分ですが、ハンドリング性能や直進安定性に大きく影響します。
以下の症状がある場合はベアリングの点検をおすすめします。
- ハンドルが重い
- ハンドルを切ると引っ掛かる
- ブレーキング時に違和感がある
- フロント周りからコトコト音がする
Final Log
愛車を安全な状態で維持するため、定期的な点検にお役立てください。
点検方法や整備手順については、各解説記事もあわせてご覧ください。
